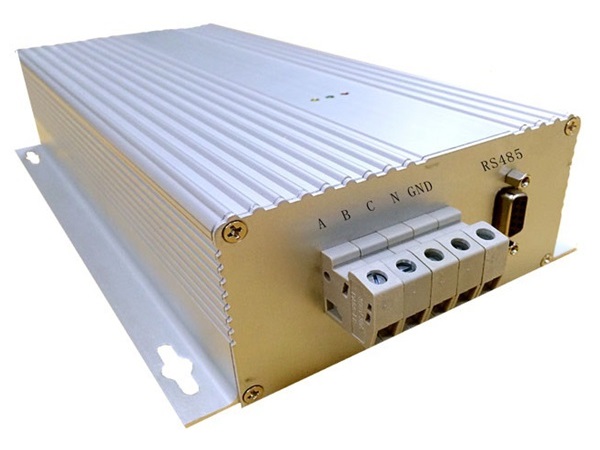

Tsinghua University清华大学技术，电科院认证产品谐波保护器是针对用户端易受各种干扰导致故障的精密仪器而开发的高新技术产品，可以吸收电网高频脉冲尖波、高频浪涌信号，保护用户侧精密设备、DCS通讯设备、PLC、计算机系统、电源设备、无线设备；从而排除减少通讯阻塞、提高设备寿命、改善电能质量。
应用领域
谐波保护器主要针对精密而又敏感的仪器，如用户侧精密设备、DCS通讯设备、PLC、计算机系统、电源设备、无线设备，提供各种干扰的主动保护。
性能特点
可提供2KH~10MHZ频率各种能量的谐波保护，自动跟随设备随机产生的谐波和高频噪音、脉冲尖峰、电涌。
电力电子器件经过特殊处理，可靠性高，随时矫正畸变的电源波形。
响应速度较快，无投切延时。
谐波保护器全面克服由于高次谐波污染而导致用电设备受到干扰等问题，无与系统产生谐振之忧，提高系统运行的安全性、可靠性、稳定性。
针对末端敏感的精密设备进行主动防护。
技术参数
| 主动谐波保护器 | |
| 额定电压(V) | AC220V、AC380V、690V ±30% |
| 工作频率(Hz) | 50/60Hz |
| 性能指标 | |
| 最大脉冲电流 | 16000A |
| 钳位电压值 | 对2500V（1.2μs/50μs）的浪涌电压，可限制在1000V以下。 |
| 抗浪涌电流 | 对2500V（1.2μs/50μs）的浪涌电压，浪涌电流不超过1000A。 |
| 电路连接方式 | 角接、星接 |
| 绝缘电阻 | ≥120MΩ |
| 耐压 | 导电部分与外壳间承受2000VAC,历时 40s，无击穿和闪络现象。 |
| 安装 | |
| 安装方式 | 35mm标准导轨安装 |
| 安装尺寸 | 128mm*67mm*95mm |
| 环境条件 | |
| 环境温度 | -10ºC~+45℃ |
| 存储温度 | -40ºC～+85ºC |
| 相对湿度 | 最大95％，无凝露 |
| 海拔高度 | 4000m以下（1500m以上按国标规定折算） |
| 电磁兼容性测试 | |
| 震荡抗干扰度 | IEC60255-22-1 |
| 静电放电抗扰度 | IEC60255-22-2 |
| 射频电磁辐射抗扰度 | IEC60255-22-3 |
| 电快速瞬变脉冲群抗度 | IEC60255-22-4 |
| 电源 | |
| 功率 | ≤0.4W |
| 发热 | ≤30ºC(25ºC外部温度条件下) |
